由于很多客戶咨詢精雕機配置功能問題，于是小編特定整理了一份一名精雕機售前人員對精雕機各部位配置功能口述介紹文檔，期望能夠幫助客戶了解精雕機各部件功能配置。

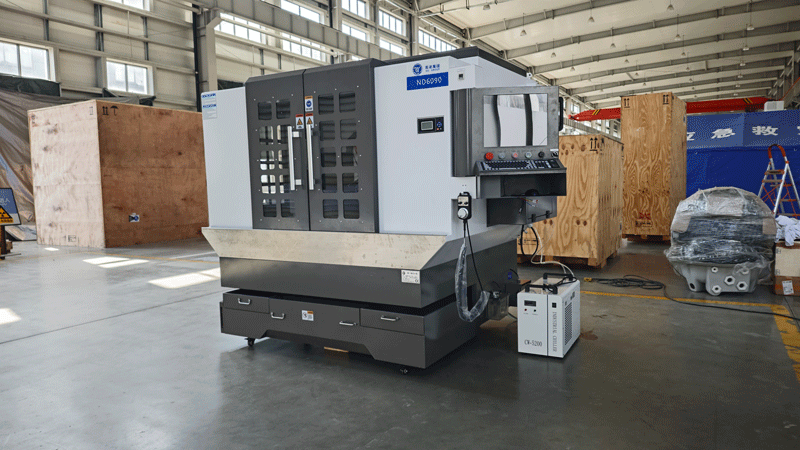

以恩迪數控ND6050精雕機機型為例，ND6050精雕機采用了濟南青花崗巖床身，穩定性好?？刂葡到y(tǒng)采用了維宏NK280B控制系統，本系統邏輯與西方的控制系統相似，簡單易操作，經過培訓，學習幾個小時就可以上手操作。

ND6050精雕機兩個急停按鈕可以在加工出現偏差或者出現危險情況的時候使設備緊急停止運行，鑰匙在鎖上鎖拔走后整臺機器將無法運行。Program start,program stop是程序啟停按鈕，vacuum table是真空臺的吸附功能按鈕，打開后真空臺的吸附功能就開啟了。

在機器的頂端是報警器，正常運行時是綠色，有危險或發生故障時會變成紅色。手輪可以控制XYZ軸的前進速度和行進方向，進行設備運行前的調試。

ND6050IP56鈑金外殼符合歐盟防護標準。在設備出廠前我們會有專門的人員進行質檢，質檢合格后才能出廠。

ND6050精雕機工作臺面是50mm厚度，鋁材質600*500mm的真空臺面，工作臺面上均勻分布著很多用以真空吸附的小孔，這些小孔20mm間距符合歐盟標準。如果加工的是較小且較厚重的模具，可以將真空臺面換成T型槽臺面來保證加工精度，臺面可以根據具體需求定制。

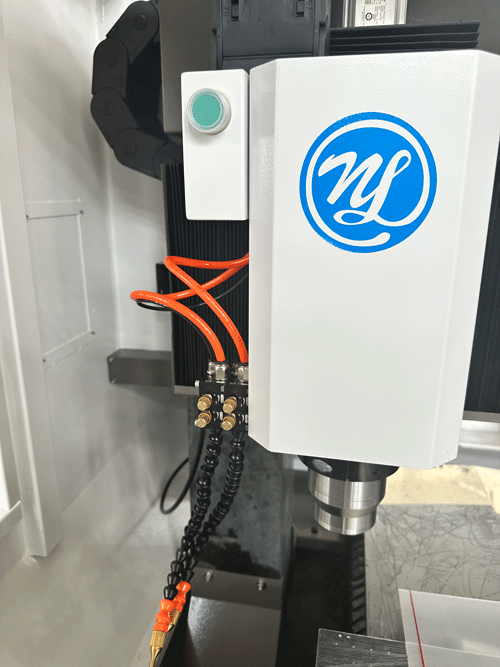

ND6050精雕機在主軸的左側有兩個噴嘴，一個是oil,一個是air，根據加工材質的不同使用的降溫噴嘴也不同，一般使用酒精，也會使用切削液對工件進行降溫。X軸是左右移動，Y軸是帶著臺面縱向移動，Z軸是主軸垂直于地面上下移動，主軸一般采用了40000RPM大功率高精度主軸。

X、Y軸的電機采用了松下750W電機，Z軸是400W，松下電機具有質量好，壽命廠。在主軸的上方有個綠色的按鈕，按下按鈕可以手動換刀，進行加工前的調試。刀庫采用16把自動換刀刀庫。

主軸后面黑色的罩子是風琴護罩，風琴護罩下面是臺灣P級的導軌和臺灣C3級的滾珠絲杠，風琴護照罩對它們起保護作用，導軌和滾珠絲杠組合安裝在花崗巖床身上，穩定性更好，保證了主軸的高精度。

主軸后面像鏈條一樣的東西是拖鏈，它是保護管線的。主軸最下方是刀柄和刀夾，刀具就由刀夾夾住安裝在主軸上。在主軸的右側是主軸流量計和真空表，可以看到水每小時的流量是多少升，大氣壓是多少，一般要達到0.6Mpa后真空臺面才能吸住工件。

在機器的右側下方是冷卻噴霧容器，這個是裝給工件降溫的液體的，它的旁邊是廢油回收裝置，在機器運行過程中產生的廢油通過管路流到容器內，容器需及時清理。機器的正下方是水箱，加工過程中產生的水、碎屑會流到水箱中收集起來。

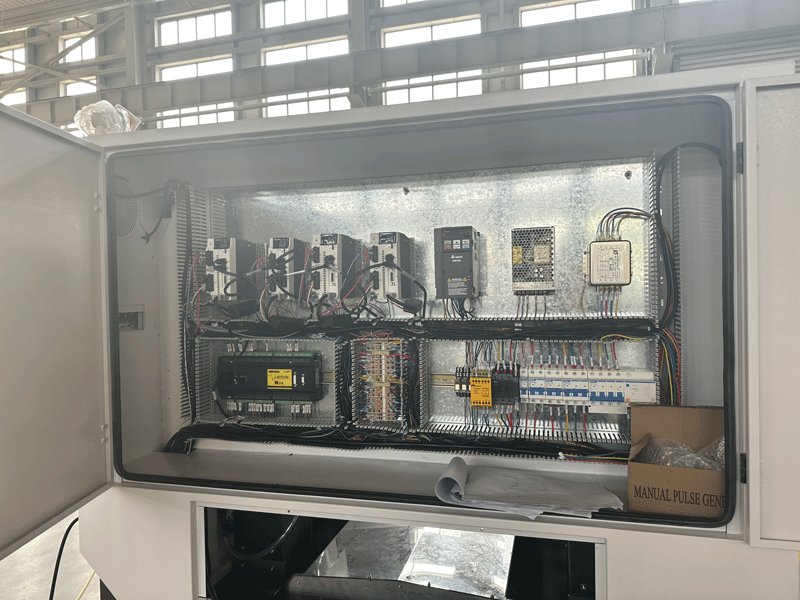

機器的后面是精雕機的集成系統如圖分別是板卡、驅動器、變頻器、濾波器、斷電器，板卡也叫工業用電腦，它接受到控制系統的信號后，將信號發送給驅動器、變頻器等。驅動器也是松下品牌的，驅動X、Y、Z軸和刀庫電機運行。變頻器是臺灣臺達品牌的，變頻器驅動、控制主軸運行。

文檔僅供參考，精雕機型具體配置或者報價歡迎在線咨詢客服，會安排專業技術人員和您一對一溝通報價。
